在自動化項目中PLC程序的上傳下載通常是通過專業的線纜連接，PLC既要和人機界面（HMI）通訊又要和計算機通訊，需要反復的插拔線纜來實現傳輸，而現場環境有時會比較復雜，這樣會降低工作效率，這時候通過HMI的透傳功能就能完美的解決這個問題，不僅提高工作效率還能節省線纜成本。

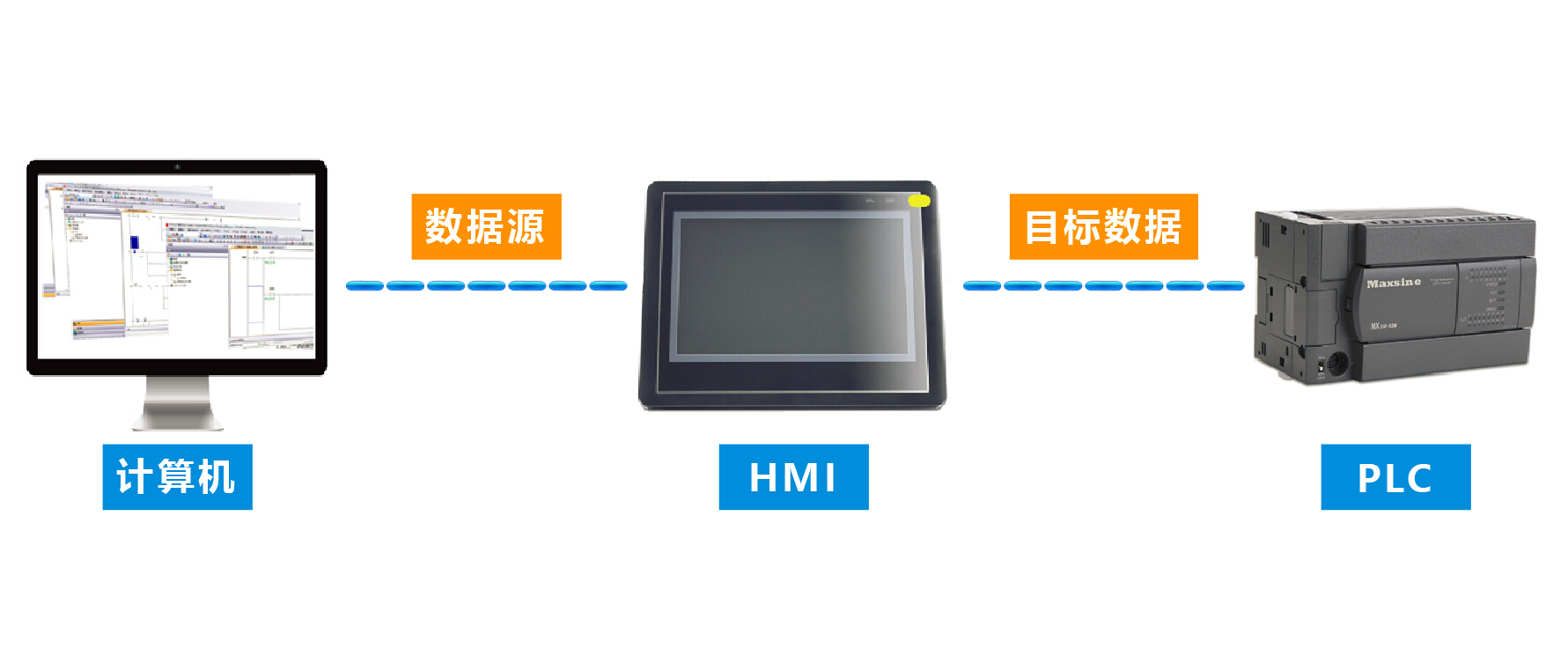

邁信電氣的MF8000系列人機界面支持透傳功能，使用簡單方便穩定。MF8000系列人機界面是通過組態軟件“Maxsine Interface 2”實現透傳功能的，即在計算機上使用PLC編程軟件，通過計算機所連接的人機界面（HMI），連接到與該HMI通訊的PLC上，這樣就可以在計算機上實現上傳、下載、在線監視等，此時HMI相當于一個中間轉換器，如下圖所示：
下面以邁信MX3U 系列PLC下載程序來演示MF8000系列人機界面的透傳功能。
將HMI與計算機，HMI與PLC的通訊線纜連接好（不同品牌的PLC連接線纜不同）。

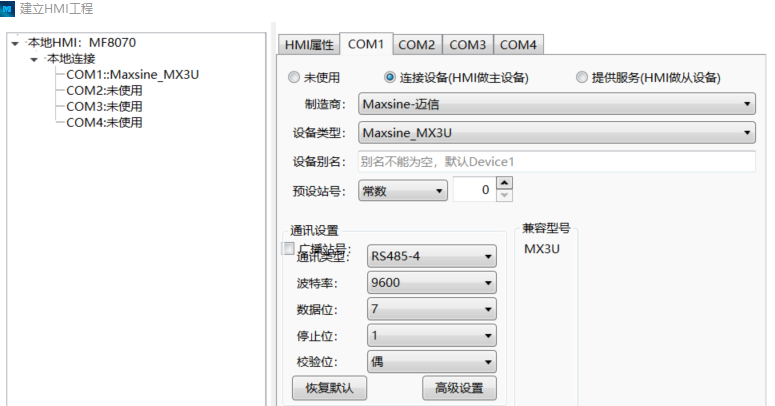

打開組態軟件“Maxsine Interface 2”新建工程，配置HMI與PLC的通訊參數如下圖：
此時HMI與PLC的通訊是正常的了。

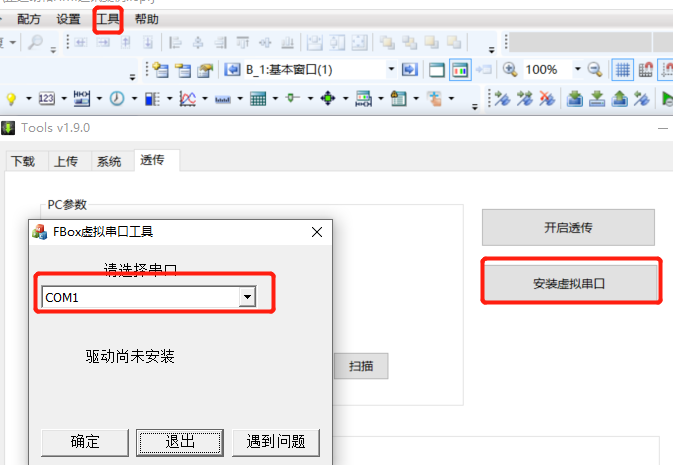

安裝虛擬串口，點擊工具 → 下載 → 透傳 → 安裝虛擬串口。

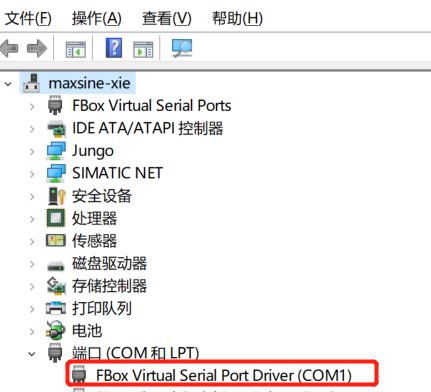

查看虛擬串口，打開計算機的設備管理器查看端口號，記住端口號。

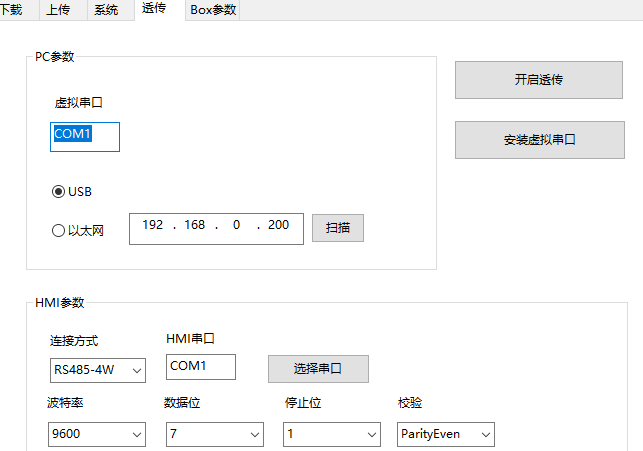

設置透傳參數如下圖：
虛擬串口——計算機安裝的虛擬串口
HMI串口——HMI與PLC連接的實際串口號

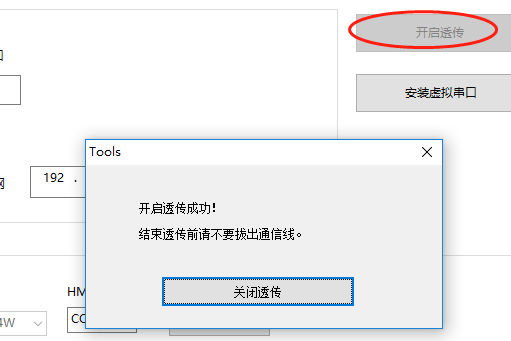

開啟透傳，配置好透傳參數后點擊開啟透傳，此時HMI處于傳輸模式下，不能進行任何操作，透傳過程中不能關閉該窗口或者拔出通訊線。

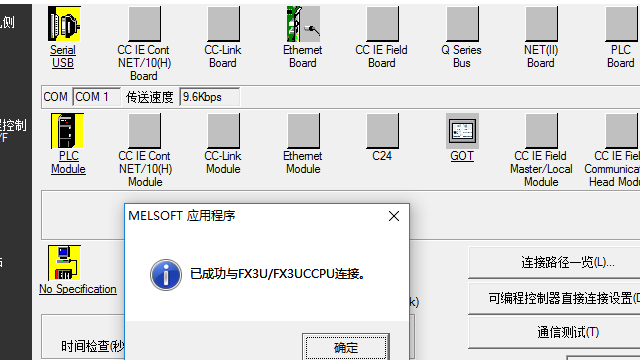

配置PLC端通訊參數，打開PLC編程軟件，點擊連接目標設置通訊參數，選擇安裝的虛擬串口號COM1，測試通訊，如下圖：
通信測試成功后點擊確定，至此通過HMI的透傳功能PLC就能正常的下載、上傳、在線監控了。
